Rayonnage à longerons PROFILPLUS

Composé d'échelles, de longerons et de tablettes en bois ou galvanisées, le rayonnage PROFILPLUS est utilisé dans le cas de charges légères, jusqu'à 210 kg par niveau, pour le stockage de produits de faible densité.




Etagère métallique avec tablettes en bois

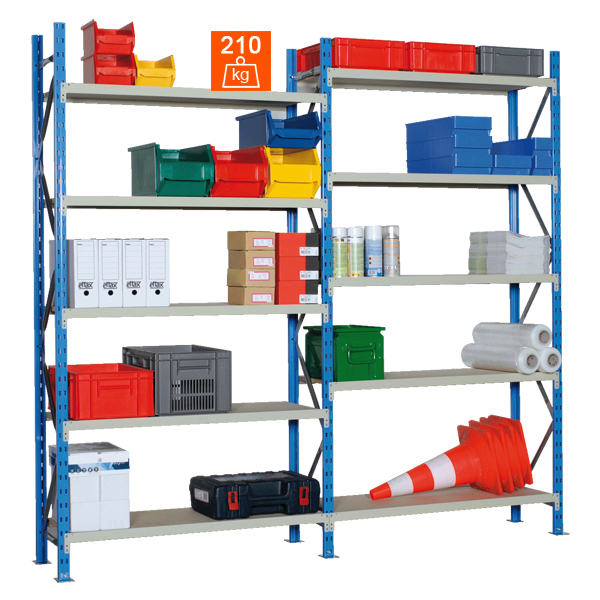

Rayonnage PROFILPLUS avec des tablettes en bois

Rayonnage avec tablettes en bois

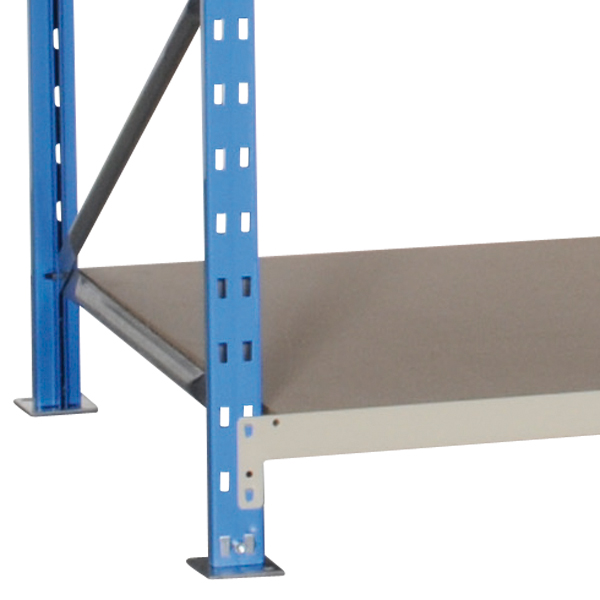

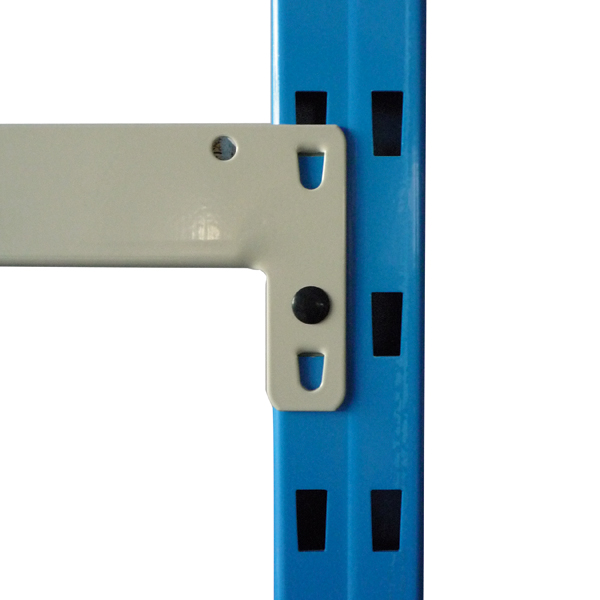

  • Chaque niveau du rayonnage métallique PROFILPLUS est composé de 2 longerons et d’un panneau en bois aggloméré épaisseur 16 mm.
  • Les tablettes sont réglables en hauteur au pas de 50 mm.

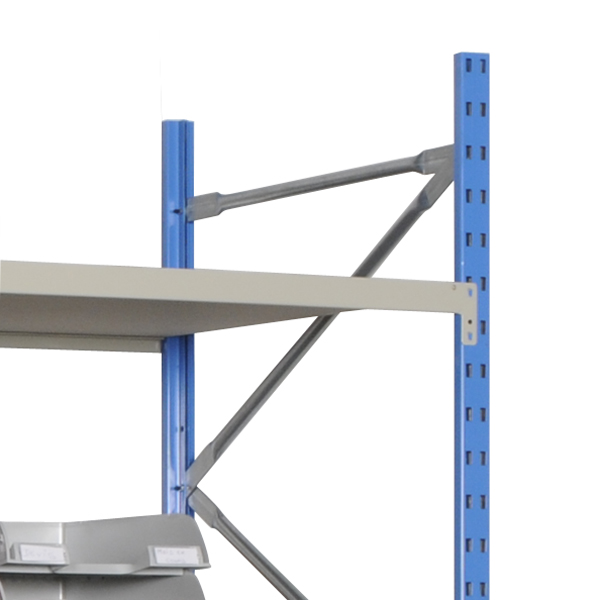

  • Les échelles (profil 6 plis  40 x 25 x 1,5) sont boulonnées et assemblées avec des entretoises et des diagonales en tube Ø 20.
  • Protection Epoxy (voir tableau ci-dessous).
  • Charge admissible par niveau uniformément répartie :
    210 kg en longueur 1000 mm
    150 kg en longueur 1250 mm



DIMENSIONS DISPONIBLES (en mm)
Hauteur 1980 – 2180 – 2480 – 2980
Longueur 1000 – 1250
Profondeur 350 – 400 – 500 – 600 – 700 – 800 – 1000
Montants bleu-ral5015 bleu RAL 5015
Entretoises et diagonales galvanisées
Longerons gris-beige-ral7032 gris/beige RAL 7032

 Exemples d’installations avec le rayonnage à longerons PROFILPLUS

Stockage de pièces chez un fabricant de matériel électrique


Stockage de pièces chez un fabricant de matériel électrique

Stockage de matériel électrique chez un grossiste


Stockage de matériel électrique chez un grossiste

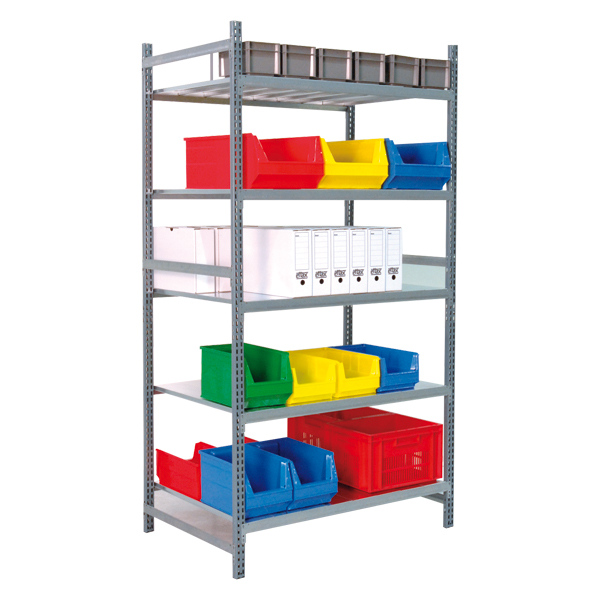

Etagère métallique avec tablettes galvanisées

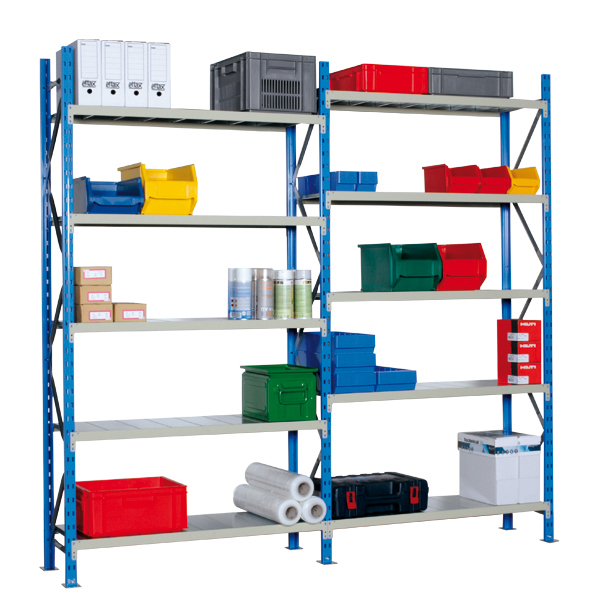

Rayonnage PROFILPLUS avec tablettes galvanisées

Rayonnage avec tablettes galvanisées

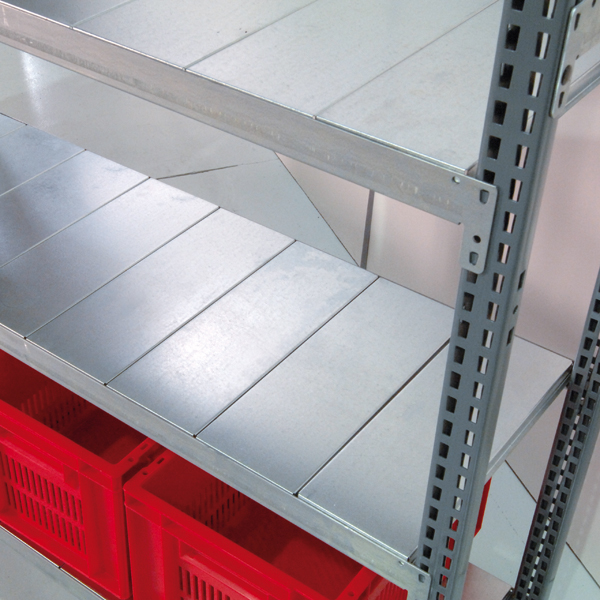

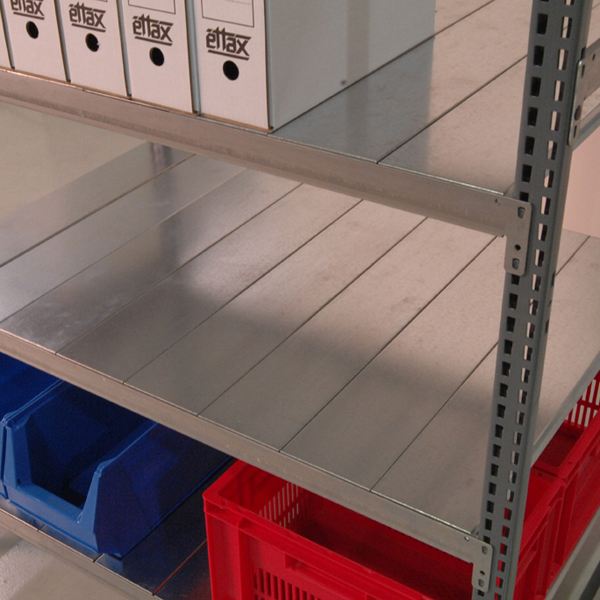

  • Chaque niveau du rayonnage métallique comprend 2 longerons et une tablette composée de clayettes galvanisées.
  • Les tablettes sont réglables en hauteur au pas de 50 mm.
  • Les échelles (profil 6 plis 40 x 25 x 1,5) sont boulonnées et assemblées avec des entretoises et des diagonales en tube Ø 20.
  • Charge admissible par niveau uniformément répartie : 210 kg.



DIMENSIONS DISPONIBLES (en mm)
Hauteur 1980 – 2180 – 2480 – 2980
Longueur 1000 – 1250
Profondeur 350 – 400 – 500 – 600 – 700 – 800 – 1000
Montants bleu-ral5015 bleu RAL 5015
Entretoises et diagonales galvanisées
Longerons gris-beige-ral7032 gris/beige RAL 7032

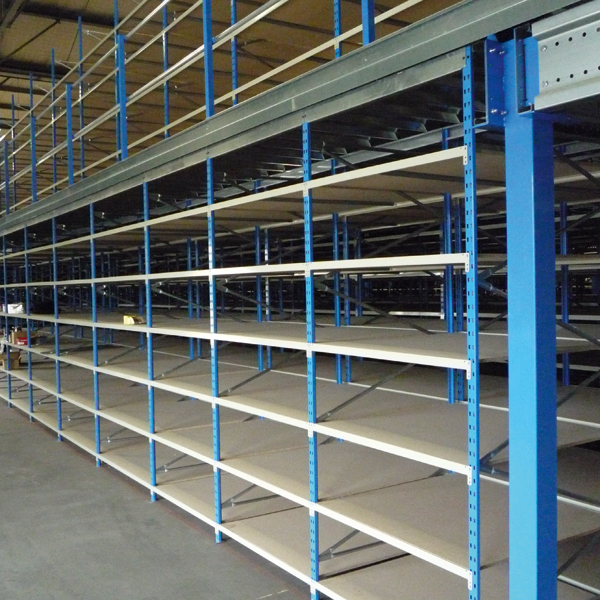

Le rayonnage métallique PROFILPLUS peut être utilisé comme structure pour l’installation d’un magasin à étages.

 Téléchargez la fiche technique du rayonnage à longerons ProfilPlus

Téléchargez la fiche technique du rayonnage à longerons


Vous souhaitez en savoir +
