Stockage vertical de charges longues RÂTELIER VERTICAL

Ce rayonnage métallique est adapté au stockage de produits longs, barres et tubes, en position verticale.


stockage-charges-longues-ratelier-simple-face

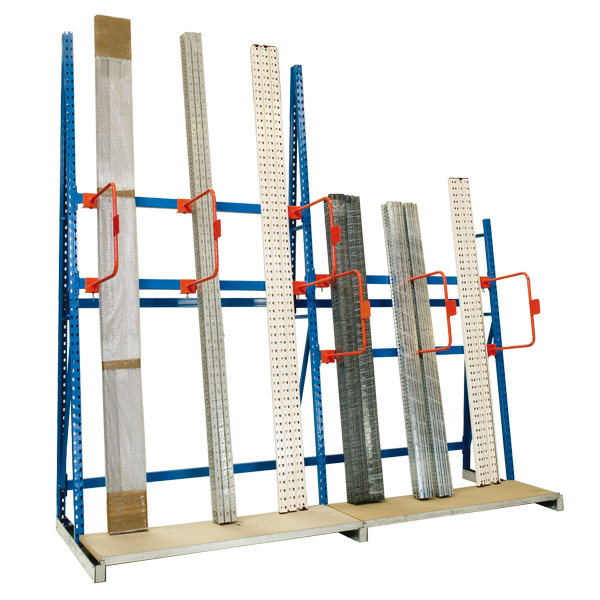

Râtelier vertical en simple face
(élément départ + élément suivant)

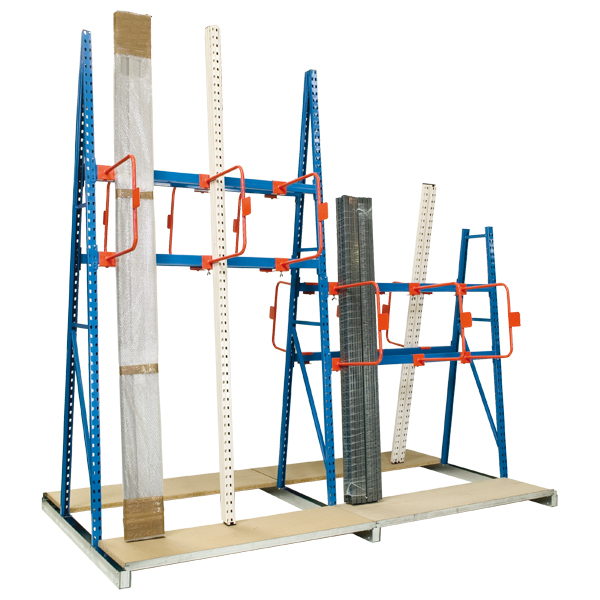

Stockage vertical en simple ou double face

  • Cette installation est réalisée à partir du rayonnage mi-lourd PROFILCASE.
  • Les longerons en tube 60 x 30 servent d’appui aux charges.

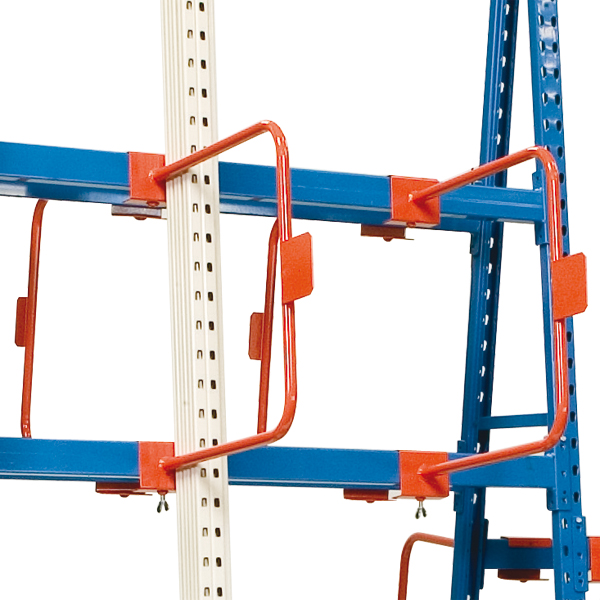

  • Des séparateurs en tube (H 500 x P 450 mm), constituent des cases et assurent  la tenue latérale des profils.
  • Ces séparateurs coulissent sur les traverses et se règlent au moyen d’une vis à poignée de serrage. Chaque séparateur comporte un porte-étiquette de repérage en tôle (100 x 100 mm).

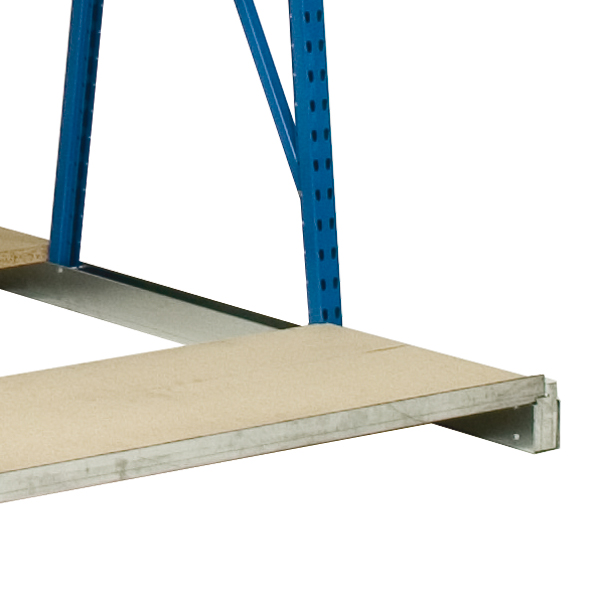

  • Chaque élément est équipé d’un plancher de base en aggloméré, (ép. 30 mm) avec butée avant et arrière (H 10 mm) qui reçoit les profils.
  • Protection Epoxy (voir tableau ci-dessous).



DIMENSIONS DISPONIBLES (en mm)
Hauteur 1980 – 2180 – 2480 – 2980
Longueur 1000 – 1250 – 1500 – 1750 – 2000 – 2700
Profondeur Simple face : 980
Double face : 1590
Montants bleu-ral5015 bleu RAL 5015
Longerons bleu-ral5015 bleu RAL 5015
Séparateurs orange-ral2009 orange RAL 2009





 Exemples d’installations avec le rayonnage pour stockage vertical

Stockage d'étirés sur ratelier métallique


Stockage d’étirés en acier

Stockage de plinthes sur râtelier métallique


Stockage de plinthes
