Un rayonnage en porte-à-faux

14/03/2018

A l'intérieur comme à l'extérieur, il porte vos charges lourdes et volumineuses à bout de bras.


Plus communément appelé cantilever dans le domaine du stockage industriel, le rayonnage en porte-à-faux permet de stocker en toute sécurité les charges lourdes, longues, volumineuses et non palettisables que d’autres rayonnages ne peuvent pas recevoir : panneaux, tôles, tubes, profils, poutres, fers à béton, véhicules…



Un rayonnage cantilever en simple et double face

cantilever en simple ou double face



Modulable, le cantilever est très résistant et simple à monter et à démonter.

La particularité de ce rayonnage réside dans sa conception. Les bras sont montés en porte-à-faux sur les colonnes, ce qui offre un chargement frontal très large et une capacité de charge importante.

La hauteur des colonnes sera définie en fonction du local et des engins de manutention utilisés.

Ce sont le volume et le poids des produits à stocker qui détermineront la profondeur des bras.

Les contreventements réglables servent à lier toutes les colonnes entre elles et à assurer la stabilité du cantilever.

Afin de garantir une meilleure utilisation et la sécurité de l’installation, des accessoires (butées fixes ou amovibles, platelages métalliques, rails de guidage et de protection…) peuvent être rajoutés aux éléments de base.

Une solution en double face permettra d’optimiser l’espace de stockage.



Un rayonnage cantilever pour l’intérieur et l’extérieur

rayonnage en porte-à-faux peint pour le stockage de tôle

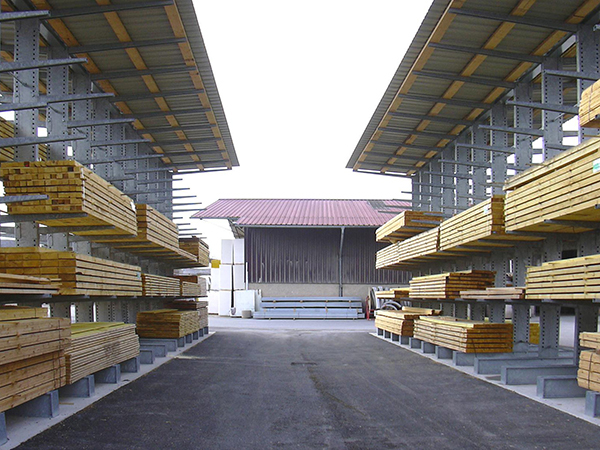

rayonnage en porte-à-faux pour le stockage extérieur de bois

Les différents éléments du rayonnage cantilever sont protégés par une peinture Epoxy pour l’intérieur.

Pour une utilisation extérieure, une finition galvanisée à chaud est recommandée.
Une toiture et des profils de bardage peuvent être installés pour protéger l’installation, les produits et les personnes des intempéries. Chaque projet fait l’objet d’une étude suivant les Eurocodes afin de prendre en compte l’environnement et les conditions climatiques de la zone d’implantation.



Le cantilever, une structure autoportante

bâtiment construit avec un cantilever autoportant
cantilever et rack à palettes en structure autoportante

Le rayonnage en porte-à-faux peut également être utilisé comme structure portante d’un bâtiment.

Le cantilever est complété avec une charpente métallique ou bois, un bardage et une toiture.

Cette solution sur-mesure offre une surface de stockage couverte économique et modulable.
